YTL-72

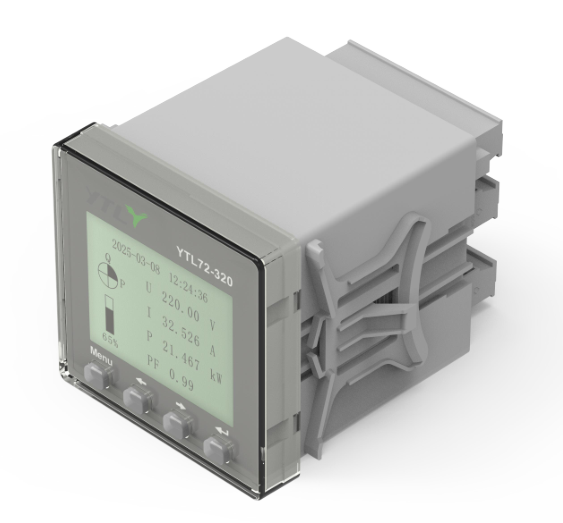

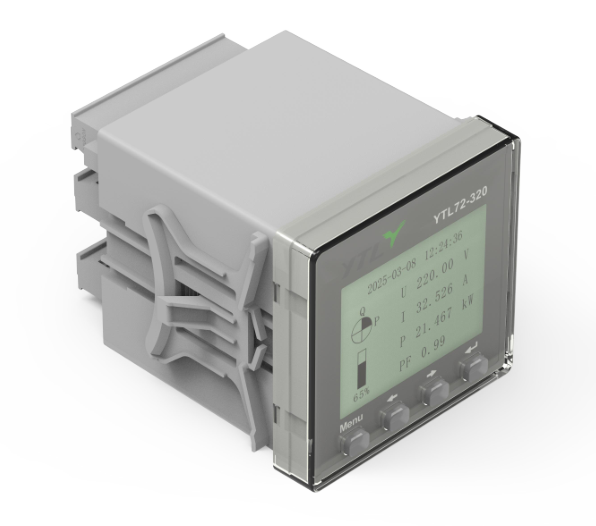

YTL72电子式数显表

三相电子式多功能数显表（又名面板表、嵌入式电表），按GBT\IEC标准进行设计，具有各类电力参数测量、电能统计、电能质量分析、事件告警、事件记录、网络通信等功能；另外配有丰富的DI/DO模块及扩展通信接口，可灵活实现开关状态监控及环境要素的监测。该产品主要用于电网供电质量的监控，适用于各类配电房控制柜、二级配电柜、光储并网柜等。

联系我们规格下载

工作电压: 交流85~276V/直流95~350V

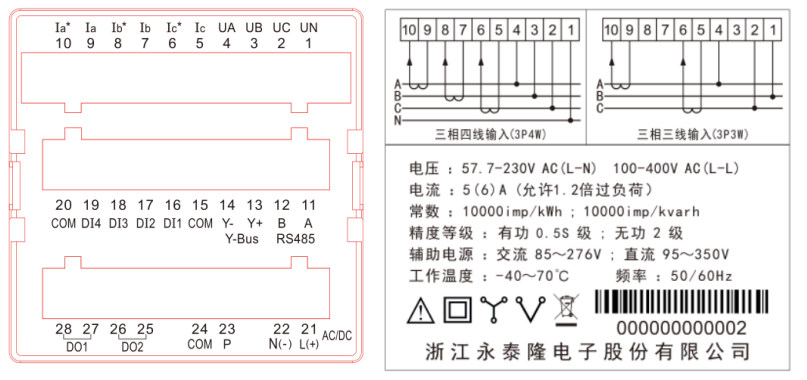

采样电压：   57.7-230V AC(L-N) 100-400V AC(L-L)三相三线\三相四线兼容

采样电流： 5（6）A（允许1.2倍过负荷）

精度等级：有功0.5S，无功2.0

标准： IEC 62052-11   2020、IEC 62053-22 2020、IEC 61557-12 2021

GB/T 17215.211—2021　、GB/T 17215.321—2021

频率： 50/60Hz

防护等级： Ⅱ级

温度范围：   -40～70℃

湿度范围：     ≤95%

海拔： ≤2000米
通信方式：RS485通信，通信协议支持Modbus、DTL645-2007双协议，最高波特率可达115200bps

Y-Bus通信，可接入各类传感器（温湿度传感器、漏电流传感器、绝缘电阻传感器、导线温度传感器、水位传感器、烟雾传感器、人体感应传感器等）

电力测量数据：电流、电压、有功功率、无功功率、视在功率、功率因素、需量（功率/电流）、中性线电压电流；支持双向计量

DI输入接口：四路DI（开关量）输入接口，检测相关部件的状态

DO输出接口：两路DO输出接口，常开触点AC250V/5A（DC30V/5A）可控制外部设备动作

事件告警：过欠压、过流、过载、功率因素低、频率偏差、缺相、相序检测、电压不平衡度、电流不平衡等告警，告警发生时LCD背光闪烁

事件记录：过欠压、过流、过载、功率因素低、频率偏差、缺相、相序检测、电压不平衡度、电流不平衡、Soe事件；记录发生的日期、时间及相关参数。

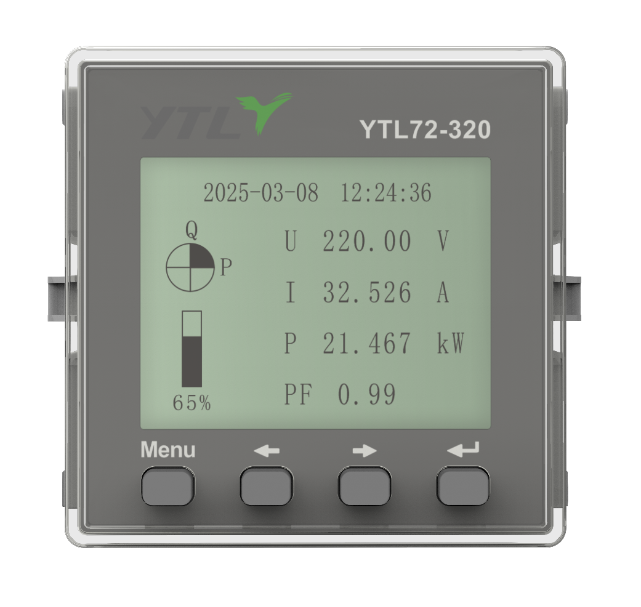

显示：点阵LCD显示，带背光

功能按键：通过按键进行各类数据的查询及参数设置，CT/PT比值、通信参数、Modbus通信地址、告警阈值均可通过功能按键进行设置。
